根據現場工藝的選擇，針對廢氣中廢氣成分的特點采用二級冷凝回收法（螺旋板式冷凝器）對廢氣中的氣體進行冷凝回收預處理，再采用活性炭吸附裝置對冷凝后的廢氣進行吸附處理，經吸附后的達標廢氣采用離心風機經排氣筒達標排放。二個活性炭吸附裝置一吸附一脫附，利用氮氣對吸附飽和后的活性炭進行脫附，脫附后的氣體采用螺旋板式冷凝器對廢氣中的成分進行冷凝回收，冷凝回收后的廢氣達標排放。

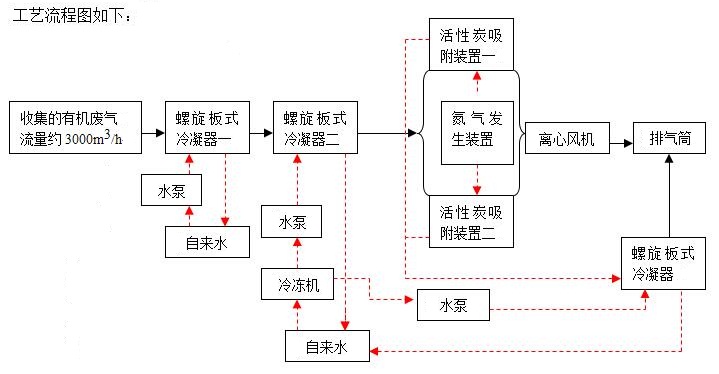

工藝流程說明：

1、廢氣產生點產生的廢氣在風機負壓收集后，利用管道輸送到螺旋板式冷凝器一。

2、螺旋板式冷凝器一利用常溫自來水作為冷卻介質，對收集的廢氣進行冷凝收集。未冷凝后的廢氣經管道輸送到螺旋板式冷凝器二。

3、螺旋板式冷凝器二利用冷凍機對自來水進行冷卻，冷卻后的水溫為0-5℃，利用冷卻水對廢氣中的廢氣進行冷凝回收。

4、冷凝回收后的廢氣經活性炭吸附裝置利用活性炭較大的比表面積和化學鍵力對有機廢氣進行吸附?；钚蕴课窖b置一用一備，吸附后的廢氣采用氮氣經風機輸送到吸附飽和后的活性炭吸附裝置進行脫附，脫附后的廢氣進入螺旋板式冷凝器，利用冷凍機對自來水進行冷卻，冷卻后的水溫為0-5℃，利用冷卻水對廢氣中的廢氣進行冷凝回收。冷凝后的廢氣達標排放。

5、離心風機采用變頻控制。

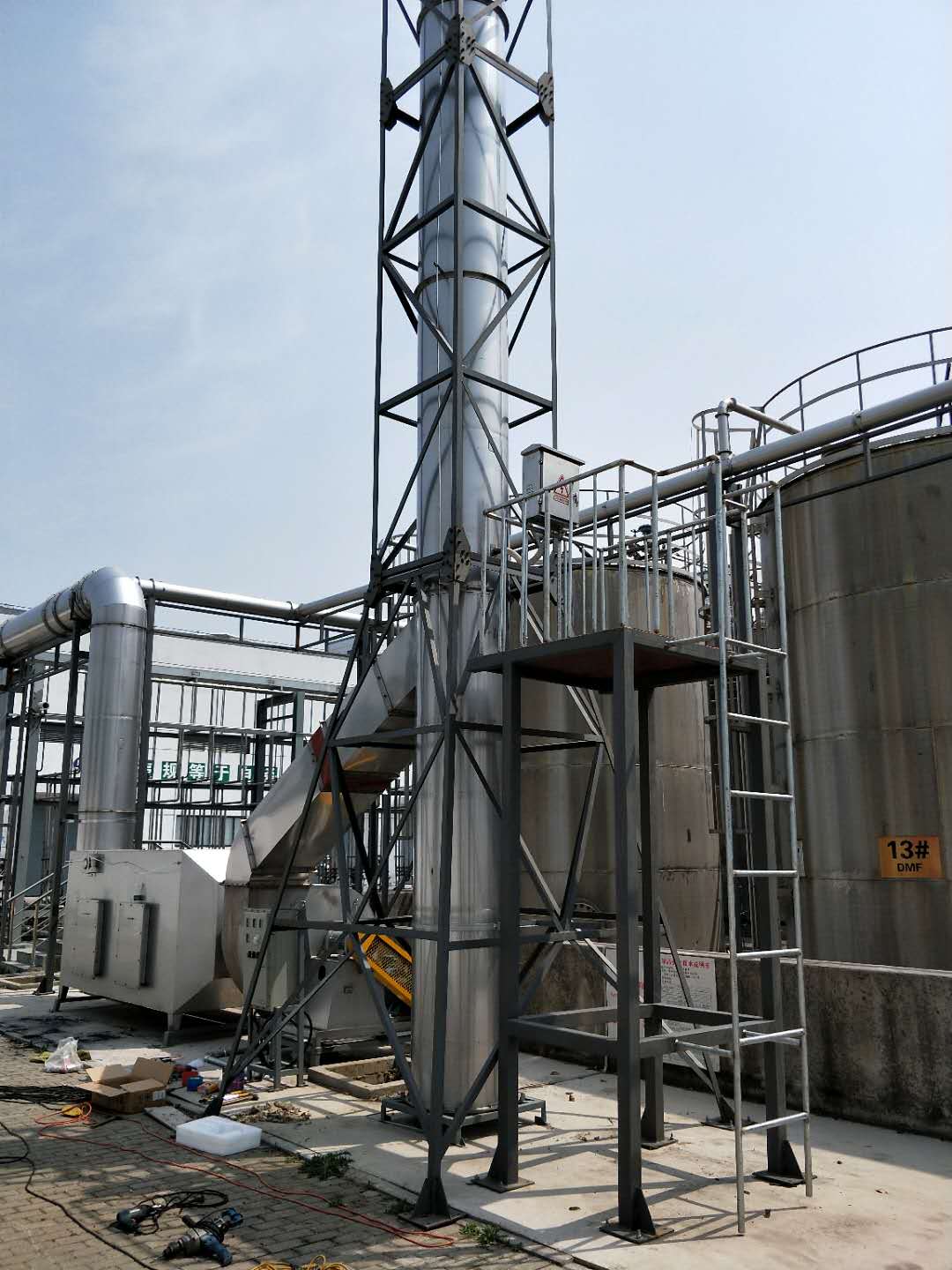

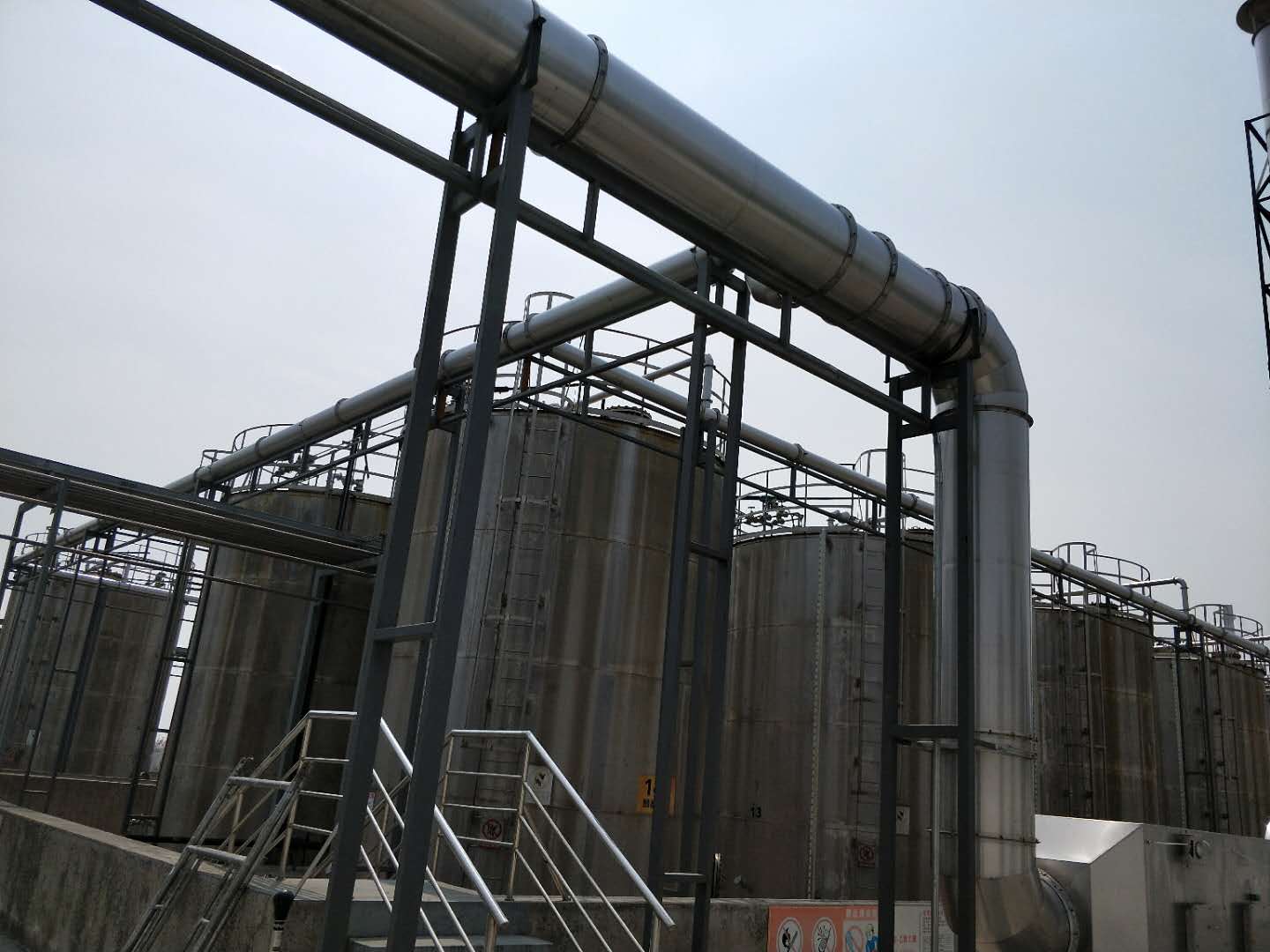

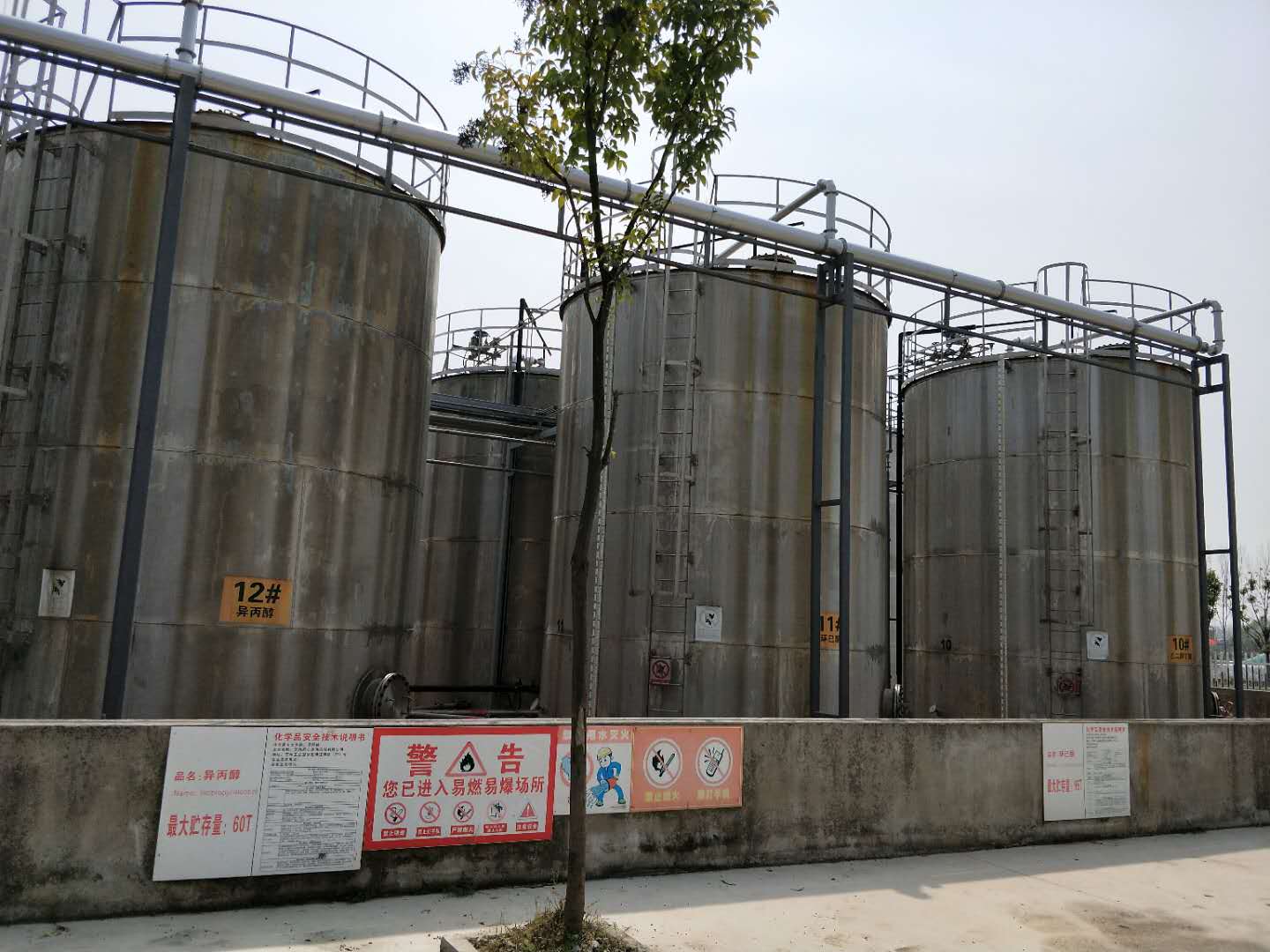

下面是工程實例圖片：
